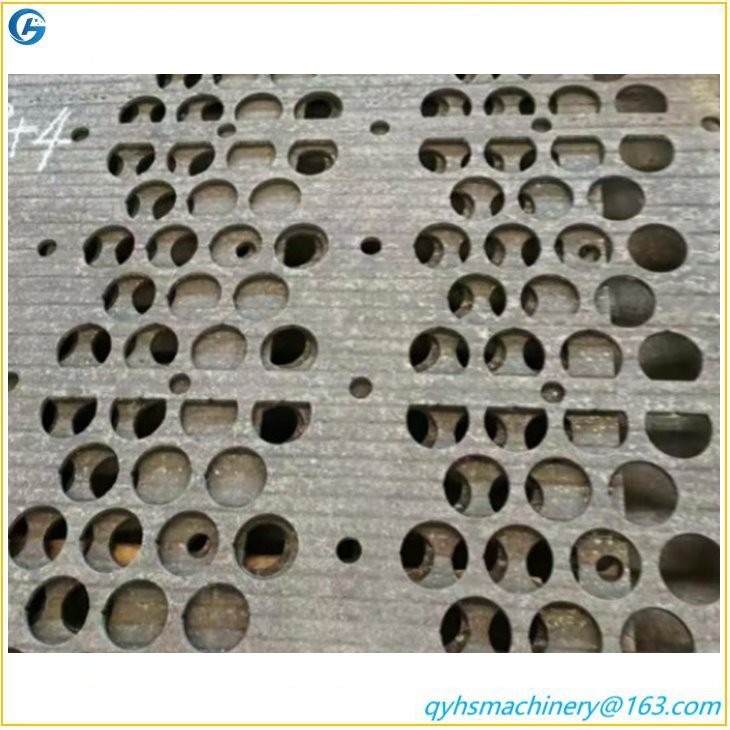

与许多耐磨损材料相比，破碎机耐磨衬里板具有不可替代的显着特征：
1。高磨损抗性合金层的化学含量为4〜5％，铬含量高达25〜30％，CR 7 C 3碳化物中碳化石的体积比例超过50％，宏观硬度为HRC 56〜62，碳化物的硬度是HV1400〜1800 〜1200，因为HAPRIDE 〜1200 hardsistion hardsess hardsess hard hard hard hard as hv at hv 800〜00〜00垂直分布在磨损方向上，即使与具有相同组成和硬度的铸造合金相比，耐磨性的耐耐药性均增加了一倍。将耐磨性与几种典型材料进行比较如下：
（1）和低碳钢； 20〜25：
（2）与高锰钢相比； 5〜10：
（3）和工具钢； 5〜10：
（4）带有高铬铸铁； 1.5〜2.5：
2。良好的冲击力：耐磨损复合钢板的底层是低碳钢或低合金。不锈钢和其他韧性材料，反映了双金属金属的优势，对磨损培养基的耐磨性，在培养基负载下的底物，因此具有良好的冲击力。可以承受材料输送系统中高滴料斗的影响和磨损。
3。耐热性良好：建议在600度工作条件下使用耐磨性层。如果将钒，钼和其他合金添加到合金层中，则可以承受800度的高温磨损。建议的温度如下：普通的碳钢底物建议不超过380度；建议使用低于540度的低耐合热钢板（15 CrMO，12CR1MOV等）底物。并建议使用耐热不锈钢基板使用不超过800度。
热门标签: 粉碎机耐磨衬里板，中国破碎机耐磨衬里板制造商，供应商，工厂
